Description produit

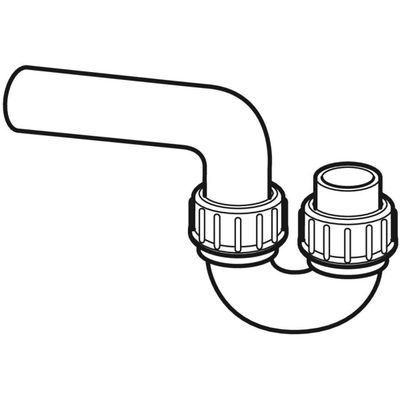

Siphon en tube coudé Geberit PE: orienter le réseau avec l’angle prévu.
Pourquoi choisir cette référence
Réalise le changement de direction du réseau avec l’angle et la configuration de raccordement prévus.
Sortie horizontale.
Arrivée d’eau verticale.
Résistance longitudinale pour la liaison concernée.
Écrou de serrage en PP.
Composant conçu pour le réseau Geberit PEHD concerné.
Utilisations
Pour l'évacuation des eaux de ruissellement.
Pour l'évacuation des bâtiments.

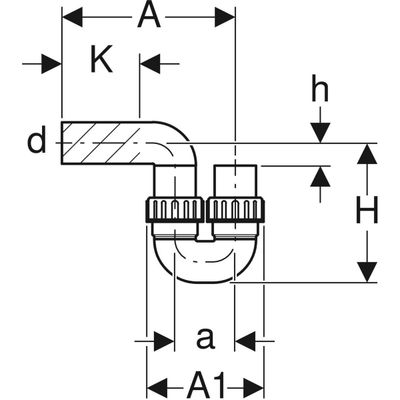

Caractéristiques techniques
diamètre nominal (DN)
60
débit d’évacuation
1,4 l/s
saillie (A)
30,5 cm
saillie (A1)
18,5 cm
cote a
9,5 cm
hauteur (H)
20,5 cm
hauteur (h)
5 cm

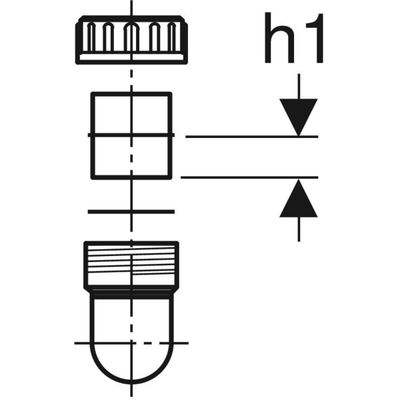

hauteur (h1)
3,4 cm
raccourcissement maximal (K)
16 cm
Votre commande dans le Sud
Associer l’évacuation au bon équipement
Identifiez l’appareil à raccorder et l’espace sous celui-ci. Le diamètre, la hauteur et le raccordement se contrôlent sur le plan technique avant de retenir une bonde, un siphon ou un caniveau.
Pour la référence 364.730.16.1, rassemblez ces informations avant votre échange avec EDIFIS.
Identifiez l’appareil à raccorder, le diamètre de sortie et la hauteur disponible.
Vérifiez le trop-plein éventuel, le type de fermeture et les raccords nécessaires sur le plan de pose.
Les repères de cette référence
Matière : PEHD
Consultez les consignes d’entretien de cette matière avant de choisir les produits de nettoyage.
Diamètre : 60 mm
Reportez cette cote sur votre plan et comparez-la à l’espace disponible. Le dessin technique reste nécessaire pour les réservations et les perçages.
Unité de vente : Pièce
Utilisez cette unité pour établir votre quantitatif et faites confirmer la quantité totale avant la préparation.
Pour le transport, indiquez votre ville, l’adresse de réception et les contraintes d’accès. La disponibilité du produit et le délai d’acheminement sont confirmés séparément.
